Резьбовые вставки. Распорные, запрессовочные, самонарезающие резьбовые втулки для пластика.

Резьбовые втулки для пластика и других материалов

Часто при сборке пластиковых деталей или создании иной многосложной модели из пластика, например корпус или крепежный кронштейн, возникает задача применить резьбовое соединение, чтобы было удобно в дальнейшем многократно производить сборку/разборку конечного изделия.

Конечно же первое, и пожалуй самое простое решение — это нарезать резьбу метчиком в пластике. Но такие соединения как правило выдерживают небольшое количество циклов сборки/разборки. Особенно это актуально, когда идет разработка какого-либо прототипа, например при изготовлении разборного корпуса из нескольких деталей, где в процессе его создания происходит большое количество циклов сборки и разборки при постоянной доводке тех или иных узлов.

Поэтому весьма разумно и полезно применить втулки с внутренней резьбой для создания качественного резьбового соединения в пластике. В большинстве случаев, применение такого крепежа позволяет многократно собрать или разобрать прототип, при этом соединение остается по прежнему прочным.

Ассортимент резьбовых втулок для пластмасс достаточно широк, условно их можно разделить на несколько категорий: закладные для литья, вставки для монтажа посредством нагрева или ультразвука, самонарезающие для ручной установки втулки, запрессовочные и распорные резьбовые вставки. Сегодня мы поговорим о закладных вставках для литья в пластмассыРезьбовые втулки (вставки) для пластмасс условно можно разделить на несколько категорий:



Закладные резьбовые вставки для пластика по DIN 16903.

Закладные резьбовые втулки резьбовые, как правило изготовлены согласно немецкому стандарту DIN 16903, они предназначены для заливки в изделия из пластика в качестве закладной крепёжной детали, которые обеспечивают более прочное винтовое соединение, чем саморезы.

Резьбовые вставки для литья широко применяют при производстве литых деталей из пластмасс, композитных, стальных и пластиковых деталей, электротехнической продукции.

Резьбовые втулки располагаются в изделии предварительно, до того как оно будет залито пластиком. Именно поэтому их часто называют закладными для литья, закладная вставка для пластика, втулки закладные резьбовые, резьбовые вставки для пластика, вставка резьбовая для литья, резьбовые закладные, резьбовые буксы.

 Перед изготовлением детали резьбовые вставки закладываются в пресс-форму вручную или с помощью автоматической системы. Затем металлические вставки заливаются в пресс-форме пластмассой. Основное требование — оформляющие шпильки для резьбовых вставок должны иметь соответствующие геометрические размеры, чтобы обеспечить высокую точность и воспроизводимость технологического процесса.

Втулки резьбовые закладные имеют негладкую боковую поверхность, которая препятствует проворачиванию, а также перемещению втулок вдоль оси при установке винта. Часто на боковой поверхности закладных резьбовых втулок выполняется проточка, которая также обеспечивает более прочное соединение с пластмассой. Резьбовые втулки для литья подходят для всех видов пластмасс и других материалов.


Формы, размеры и материал исполнения резьбовых втулок по DIN 16903.

Резьбовые вставки для пластиковых деталей изготавливаются различных форм и размеров согласно немецкому стандарту DIN 16903.
Форма выбирается в зависимости от условий, в которых работает соединение, и его расположения.
  • DIN 16903 форма A - шестигранная резьбовая вставка со сквозным отверстием (открытая, короткая).
  • DIN 16903 форма C - шестигранная резьбовая втулка со сквозным отверстием (открытая, длинная, с выступом).
  • DIN 16903 форма B - круглая резьбовая вставка с накаткой со сквозным отверстием (открытая, короткая).
  • DIN 16903 форма D - круглая резьбовая втулка с накаткой со сквозным отверстием (открытая, длинная, с выступом).
  • DIN 16903 форма E (Стандарт STN26 E) - шестигранная резьбовая вставка с глухим отверстием (закрытая, короткая).
  • DIN 16903 форма G (Стандарт STN26 G) - шестигранная резьбовая втулка с глухим отверстием (закрытая, длинная, с выступом).
  • DIN 16903 форма F (Стандарт STN26 F) - круглая резьбовая вставка с накаткой с глухим отверстием (закрытая, короткая).
  • DIN 16903 форма H (Стандарт STN26 H) - круглая резьбовая втулка с накаткой с глухим отверстием (закрытая, длинная, с выступом).
  • DIN 16903 форма P - глухая шестигранная резьбовая вставка (закрытая, короткая, без выступа).
  • DIN 16903 форма R - глухая шестигранная резьбовая втулка  (закрытая, длинная, с выступом).
  • DIN 16903 форма Q - глухая круглая резьбовая вставка с накаткой (закрытая, короткая, без выступа).
  • DIN 16903 форма S - глухая круглая резьбовая втулка с накаткой (закрытая, длинная, с выступом).
  • DIN 16903 форма T - глухая круглая резьбовая вставка с накаткой (закрытая, без выступа).
  • DIN 16903 форма U - глухая круглая резьбовая втулка с накаткой (закрытая, удлиненная).
Размеры внутренней резьбы: M2, M2.5, M3, M3.5, M4, M5, M6, M8, M10, M 12
Материалы исполнения втулок: Латунь, сталь автоматная и сталь нержавеющая.

Более подробно о резьбовых втулках DIN 16903 по ссылке


Альтернативные шестигранные резьбовые втулки для литья в пластик:

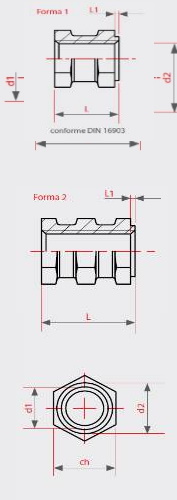

Шестигранные открытые резьбовые втулки ES. / Аналог DIN 16903 форма C

Материал - Латунь

ФОРМА 1

Код Резьба  ch Общая длина   Выступ Форма
  (d1)   (L) (d2) (L1)
ES M3 H04.5 M 3 5 4,5 4 1 1
ES M4 H06 M 4 6 6 5,5 1 1
ES M5 H07.5 M 5 7 7,5 7 1 1
ES M6 H09 M 6 9 9 8 1 1
ES M8 H12 M 8 11 12 10 1 1
ES M10 H15 M 10 14 15 12,5 1 1

ФОРМА 2

Код Резьба  ch Общая длина   Выступ Форма
  (d1)   (L) (d2) (L1)
ES M3 H06 M 3 5 6 4 1 2
ES M4 H08 M 4 6 8 5,5 1 2
ES M5 H10 M 5 7 10 7 1 2
ES M6 H12 M 6 9 12 8 1 2
ES M8 H16  M 8 11 16 10 1 2
ES M10 H20 M 10 14 20 12,5 1 2

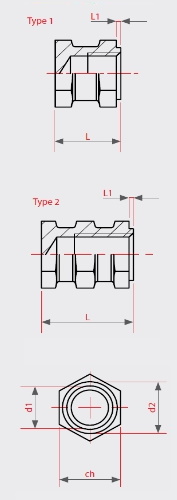

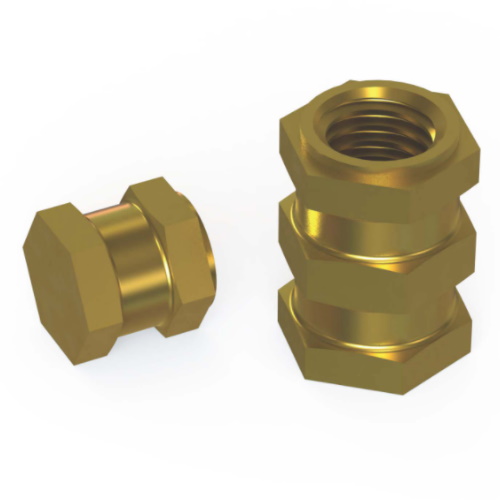

Шестигранные закрытые резьбовые втулки ES CH (с глухим отверстием). / Аналог DIN 16903 форма G

Материал - Латунь
ФОРМА 1
Код Резьба  ch Общая длина   Выступ Форма
  (d1)   (L) (d2) (L1)
ES M3 H04.5 CH M 3 5 4,5 4 1 1
ES M4 H06 CH M 4 6 6 5,5 1 1
ES M5 H07.5 CH M 5 7 7,5 7 1 1
ES M6 H09 CH M 6 9 9 8 1 1
ES M8 H12 CH M 8 11 12 10 1 1
ES M10 H15 CH M 10 14 15 12,5 1 1

ФОРМА 2

Код Резьба  ch Общая длина   Выступ Форма
  (d1)   (L) (d2) (L1)
ES M3 H06 CH M 3 5 6 4 1 2
ES M4 H08 CH M 4 6 8 5,5 1 2
ES M5 H10 CH M 5 7 10 7 1 2
ES M6 H12 CH M 6 9 12 8 1 2
ES M8 H16 CH M 8 11 16 10 1 2
ES M10 H20 CH M 10 14 20 12,5 1 2

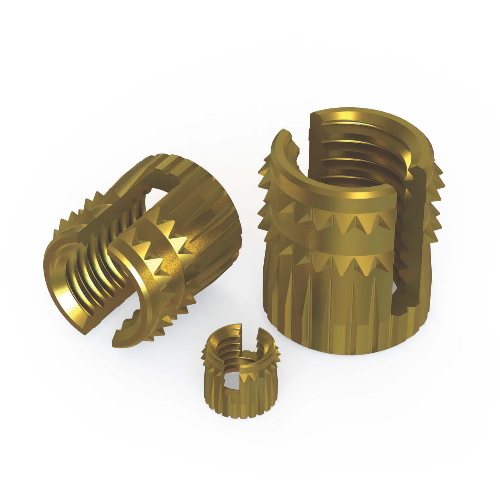

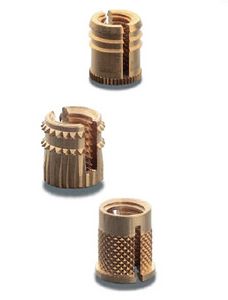

Запрессовочно-распорные резьбовые втулки серии B-LOK.

Запрессовочно-распорные резьбовые вставки  серии B-LOK предназначены для запрессовки методом анкеровки распиранием в уже отлитые детали из термореактивных, термопластичных материалов. Запрессовочные и распорные (расширительные) втулки  работают по принципу дюбеля и обеспечивают надежное крепление  там,  где требуется высокая нагрузка на соединение.

Анкреные втулки конструктивно выполнены цилиндрической формы с продольными прорезями на боковой поверхности и с внутренней резьбой.  Ромбовидная накатка (рифления), продольные насечки, анкерные кольца на внешней поверхности позволяют им надёжно держаться в изделии и обеспечивают устойчивость к проворачиванию и выталкиванию при вращении или вибрации. Плавники (выступы по окружности) распределяют нагрузку на большую площадь поверхности, чтобы свести к минимуму вероятность растрескивания.
Втулка с опорным буртом имеет расширение на одной из торцевых кромок и выступает над поверхностью пластмассовой детали, благодаря чему способна воспринимать не только аксиальную нагрузку, но и осевую.

Установка распорных вставок производится путём вдавливания её в заранее подготовленное отверстие до тех пор, пока не будет полностью зафиксировано в пластмассовой детали. Далее после того как буртик вставки утоплен в основание заподлицо с поверхностью, производится разжимание лепестковой части посредством вкручивания болта или винта во внутреннюю резьбу.

По мере ввинчивания резьбового элемента секция вставки с пазами сжимается и лепестки распирают стенки отверстия основания за счет расширения, анкерные кольца проникают в пластмассу и обеспечивают прочное сцепление резьбовой вставки с пластиком, создавая жесткое крепежное соединение. Такой способ установки отличается повышенной надежностью при эксплуатации, поскольку исключается возможность самоотвинчивания крепежа.

Резьбовые распорные вставки изготовленны из высококачественной латуни.

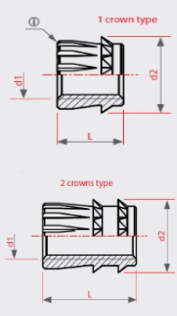

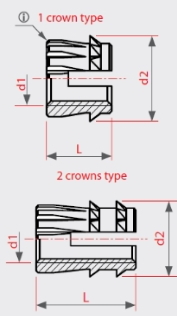

Втулка резьбовая распорная  B-Lok тип E / Specialinsert

Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Количество венцов Диаметр отверстия*
  (d1) (d2) (L)   (d3)
M. 2 C.03.5 M 2 4 3,5 1 3,2
M. 2,5 C.04 M 2.5 4,5 4 1 3,5
M. 3 C.04 M 3 5,6 4 1 4,7
M. 3 C.05 5 1
M. 3 E.08 8 2
M. 3 D.09.5 9,5 2
M. 3,5 C.05 M 3.5 6 5 1 5,1
M. 3,5 E.08 8 2
M. 3,5 D.09.5 9,5 2
M. 4 C.05 M 4 6,6 5 1 5,6
M. 4 E.08 8 2
M. 4 D.09.5 9,5 2
M. 5 C.06 M 5 7,6 6 1 6,8
M. 5 D.09 9 2
M. 6 C.07 M 6 8,6 7 1 7,7
M. 6 D.09 9 2
M. 8 D.10 M 8 10,6 10 2 9,6

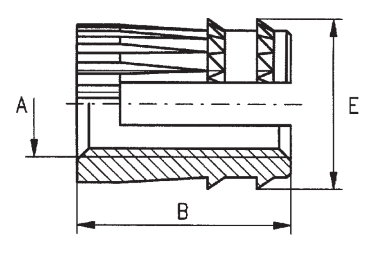

Резьбовая распорная втулка серии B-Lok тип E / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Кол-во насечек Диаметр отверстия Артикул Внешн. диам. Длина Кол-во колец
A E B   L E B
830 000 020.800 M 2   3,9 3,5 1 3,4-3,5
830 000 025.800 M 2,5 4,4 4 1 3,9-4,0
830 000 030.800 M 3   5,5 5 1 4,9-5,0 831 000 030.80 5,5 8 2
830 000 040.800 M 4   6,5 5 1 5,9-6,0 831 000 040.80 6,5 8 2
830 000 050.800 M 5   7,6 6 1 6,9-7,0 831 000 050.80 7,6 9 2
830 000 060.800 M 6   8,6 7 1 7,9-8,0 831 000 060.80 8,6 9 2

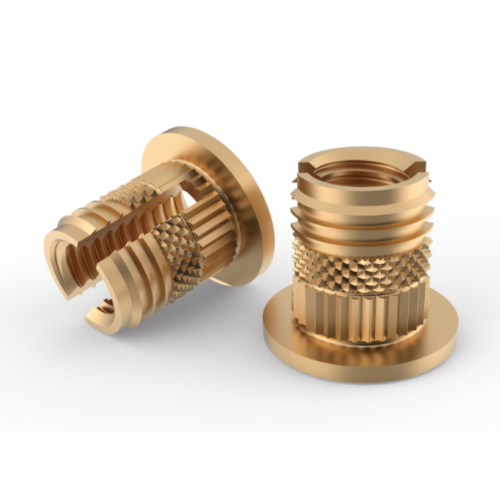

Усиленная резьбовая распорная втулка тип IPR2 / Specialinsert
Усиленная распорная резьбовая вставка IPR2 специальной конструкции (наружная ромбовидная накатка, продольныеи поперечные насечки на
боковой боверхности) позволяет выдерживать высокие скручивающие нагрузки.
Материал - Латунь
Код Внутренняя резьба  Длина без буртика Внешний диаметр Высота буртика Диаметр буртика Диаметр
отверстия*		 Мин. толщина стенки
  (d1) (L) (d) (S) (d2) (d3) (s1)
IPR2 0 060.80 M 6 10 8,4 1,3 12 7,6 6

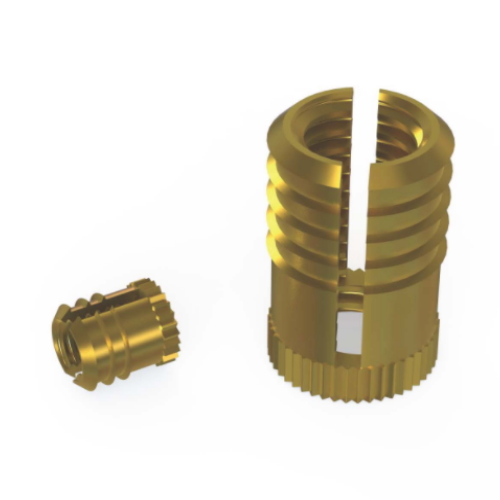

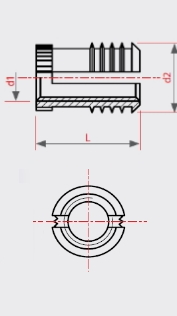

Втулка запрессовочно-распорная резьбовая серии B-LOK тип 812-815 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Количество колец Мин. толщина стенки Диаметр отверстия*
  (d1) (d2) (L)   (S) (d3+0.04)
812 0020.80 M 2 3,45 4,0 2 1,6 3,2
813 0025.80 M 2.5 4,3 4,8 3 2,0 4,0
813 0030.80 M 3 4,3 4,8 3 2,0 4,0
813 0035.80 M 3.5 5,1 6,4 3 2,4 4,8
814 0040.80 M 4 5,9 8,0 4 2,8 5,6
815 0050.80 M 5 6,7 9,5 5 3,2 6,4
815 0060.80 M 6 8,3 12,7 5 4,0 8,0
815 0080.80 M 8 9,9 12,7 5 4,8 9,5

Втулка запрессовочно-распорная резьбовая серии B-LOK тип MV (серии 812-815)/ Kerb-Konus
Материал - Латунь
Артикул Внутр.резьба  Внешн. диам. Длина Количество колец Мин. толщина стенки Диаметр отверстия
A E B W L
812 000 020 800 M 2 3,45 4 2 1,6 3,2
813 000 025 800 M 2.5 4,3 4,8 3 2 4
813 000 030 800 M 3 4,3 4,8 3 2 4
813 000 035 800 M 3.5 5,1 6,4 3 2,4 4,8
814 000 040 800 M 4 5,9 8 4 2,8 5,6
815 000 050 800 M 5 6,7 9,5 5 3,2 6,4
815 000 060 800 M 6 8,3 12,7 5 4 8
815 000 080 800 M 8 9,9 12,7 5 4,8 9,5

Втулка запрессовочно-распорная резьбовая серии B-LOK тип 821-823 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Количество колец Диаметр отверстия*
  (d1) (d2) (L)   (d3)
821 0030.80 M 3 5,35 4,8 1 4.5 ÷ 4.7
822 0040.80 M 4 6,65 9,5 2 5.8 ÷ 6.0
822 0050.80 M 5 7,35 9,5 2 6.5 ÷ 6.7
822 0060.80 M 6 9,05 9,5 2 8.2 ÷ 8.4
823 0080.80 M 8 12,5 14,3 3 11.8 ÷ 12.0

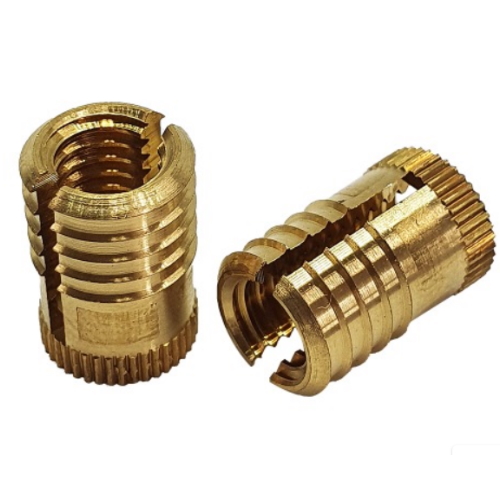

Втулка запрессовочно-распорная резьбовая серии B-LOK тип F (серии 821-823)/ Kerb-Konus
Материал - Латунь
Артикул Внутр. резьба  Внешн. диам. Длина Количество колец Диаметр отверстия
A E B L
821 000 025.800 M 2,5 5,35 4,8 1 4,5 - 4,7
821 000 030.800 M 3   5,35 4,8 1 4,5 - 4,7
821 000 035.800 M 3,5 6 4,8 1 5,2 - 5,4
822 000 040.800 M 4   6,65 9,5 2 5,8 - 6,0
822 000 050.800 M 5   7,35 9,5 2 6,5 - 6,7
822 000 060.800 M 6   9,05 9,5 2 8,2 - 8,4
823 000 080.800 M 8   12,45 14,3 3 11,8 - 12,0

Втулка запрессовочно-распорная резьбовая серии B-LOK тип 841 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Мин. толщина стенки Диаметр отверстия*
  (d1) (d2) (L) (S) (d3)
841 0020.80 M 2 3,55 4,0 2,4 3.2 ÷ 3.3
841 0025.80 M 2.5 4,3 4,8 3,2 4.0 ÷ 4.1
841 0030.80 M 3 4,3 4,8 3,2 4.0 ÷ 4.1
841 0035.80 M 3.5 5,1 6,4 3,6 4.7 ÷ 4.8
841 0040.80 M 4 6 8,0 4,0 5.5 ÷ 5.6
841 0050.80 M 5 6,8 9,5 4,8 6.3 ÷ 6.4
841 0060.80 M 6 8,4 12,7 6,0 7.9 ÷ 8.0
841 0080.80 M 8 9,9 12,7 7,0 9.5 ÷ 9.6
Втулка запрессовочно-распорная резьбовая серии B-LOK тип R (серия 841)/ Kerb-Konus
Материал - Латунь
Артикул Внутр. резьба  Внешн. диам. Длина Мин. толщина стенки Диаметр отверстия
A E B W L
841 000 020.800 M 2   3,55 4 2,4 3,2 - 3,3
841 000 025.800 M 2,5 4,3 4,8 3,2 4,0 - 4,1
841 000 030.800 M 3   4,3 4,8 3,2 4,0 - 4,1
841 000 035.800 M 3,5 5,1 6,4 3,6 4,7 - 4,8
841 000 040.800 M 4   6 8 4 5,5 - 5,6
841 000 050.800 M 5   6,8 9,5 4,8 6,3 - 6,4
841 000 060.800 M 6   8,4 12,7 6 7,9 - 8,0
841 000 080.800 M 8   9,9 12,7 7 9,5 - 9,6

Втулка запрессовочно-распорная резьбовая серии B-LOK тип 842 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр буртика Высота буртика Мин. толщина стенки Диаметр отверстия*
  (d1) (d2) (L) (d4) (L3) (S) (d3)
842 0020.80 M 2 3,55 4,0 4,8 0,6 2,4 3.2 ÷ 3.3
842 0025.80 M 2.5 4,3 4,8 5,6 0,6 3,2 4.0 ÷ 4.1
842 0030.80 M 3 4,3 4,8 5,6 0,6 3,2 4.0 ÷ 4.1
842 0035.80 M 3.5 5,1 6,4 6,4 0,8 3,6 4.7 ÷ 4.8
842 0040.80 M 4 6 8,0 7,2 0,8 4,0 5.5 ÷ 5.6
842 0050.80 M 5 6,8 9,5 8,0 1,0 4,8 6.3 ÷ 6.4
842 0060.80 M 6 8,4 12,7 9,5 1,3 6,0 7.9 ÷ 8.0
842 0080.80 M 8 9,9 12,7 11,0 1,3 7,0 9.5 ÷ 9.6

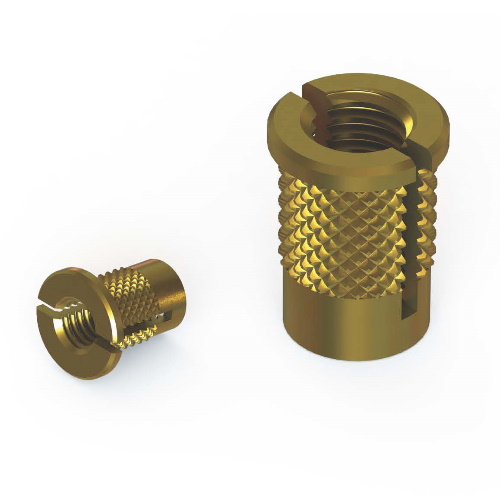

Втулка запрессовочно-распорная резьбовая серии B-LOK тип RK (серия 842)/ Kerb-Konus
Материал - Латунь
Артикул Внутр. резьба Внешн. диам. Длина Диам. шляпки Толщина шляпки Мин. толщина стенки Диаметр отверстия
A E B E1 K W L
842 000 020.800 M 2 3,55 4 4,8 0,6 2,4 3,2 - 3,3
842 000 025.800 M 2,5 4,3 4,8 5,6 0,6 2,8 4,0 - 4,1
842 000 030.800 M 3 4,3 4,8 5,6 0,6 3,2 4,0 - 4,1
842 000 035.800 M 3,5 5,1 6,4 6,4 0,8 3,6 4,7 - 4,8
842 000 040.800 M 4 6 8 7,2 0,8 4 5,5 - 5,6
842 000 050.800 M 5 6,8 9,5 8 1 4,8 6,3 - 6,4
842 000 060.800 M 6 8,4 12,7 9,5 1,3 6 7,9 - 8,0
842 000 080.800 M 8 9,9 12,7 11 1,3 6 9,5 - 9,6

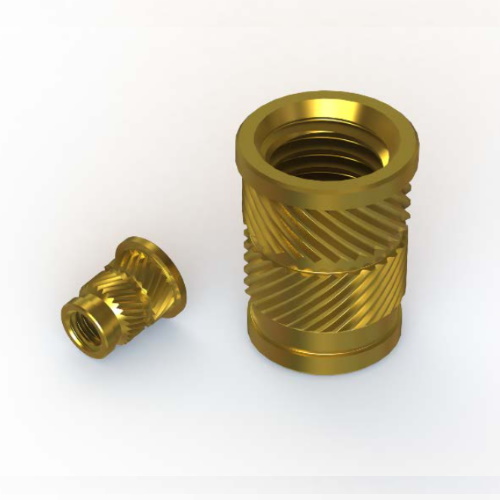

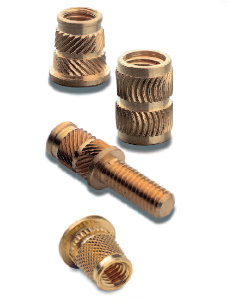

Запрессовочные резьбовые втулки и шпильки серии S-LOK

Запрессовочные резьбовые вставки серии S-LOK  разработаны специально для установки с помощью ультразвуковой вибрации или нагрева в уже отлитые детали из термореактивных и термопластичных материалов, также могут быть установлены в материал в момент формирования и отливки. Такие втулки часто называют ультразвуковыми или нагревательными.

Установка таких требуют применения специального инструмента, который сможет обеспечить нужную температуру нагрева или звуковой вибрации. Ультразвуковой аппарат, посредством которого производится преобразование энергии УЗ волн в теплоту. Создаваемое тепловыделение способствует возможности беспрепятственной установки вставки в пластмасс до упора буртика в поверхность изделия.

Ультразвуковая (нагревательная) втулка представлет собой втулку прямой или конической формы с внутренней резьбой, наружная поверхность которой имеет две области направленных в разные стороны накаток, работающих в противоположных направлениях. Стандартные прямые втулки обеспечивают превосходную устойчивость к проворачиванию и выталкиванию, а также подходят для более тонких стен корпуса детали. Конические резьбовые вставки предназначены для сокращения времени установки. Ребристая накатка разделена канавками для сопротивления выталкиванию. Её уникальная форма с особой внешней геометрией обеспечивает безопасное и плотное соединение с пластиком, устойчивое к сильному растяжению и скручиванию.

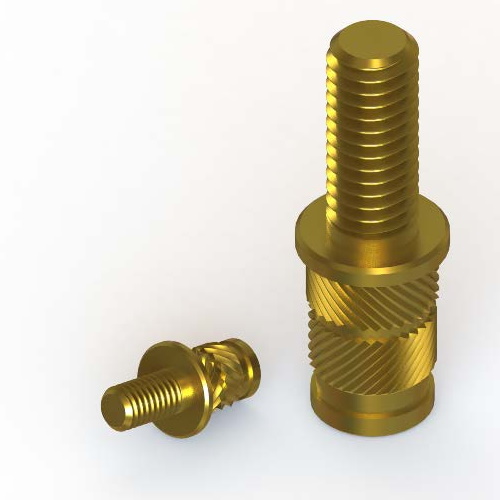

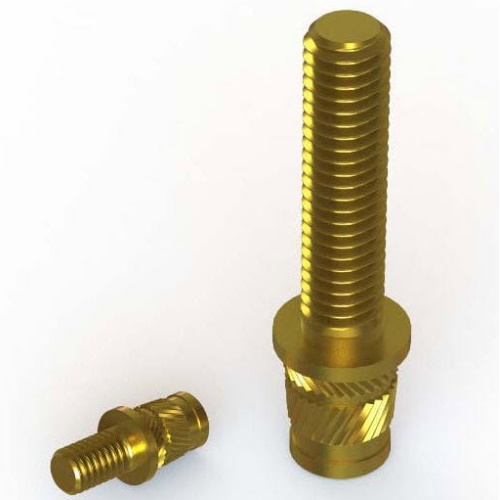

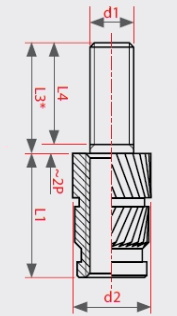

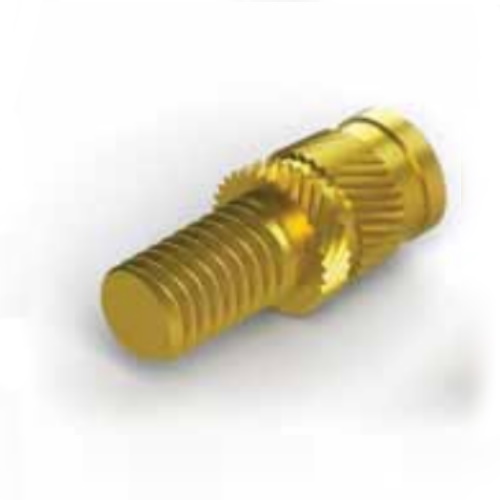

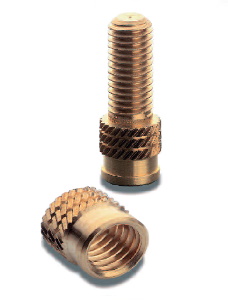

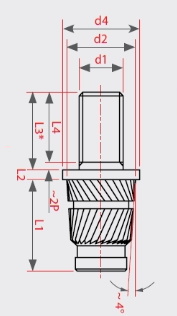

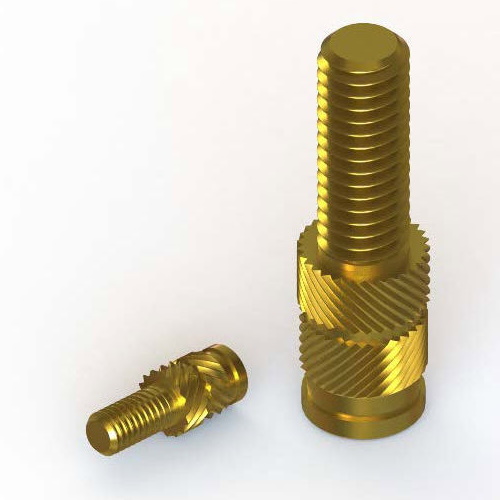

Ультразвуковая (нагревательная) шпилька представляет собой металлическое крепление в виде стержня, с одной стороны которого есть головка, наружная поверхность которой имеет две области направленных в разные стороны ребер, работающих в противоположных направлениях, а с другой – стержень с метрической резьбой для сопряжения с другими резьбовыми деталями. Запрессовываемая резьбовая шпилька  служит для создания крепежного соединения между термореактивными пластиками путем запрессовки головки в одну из деталей, другая деталь надевается на стержень шпильки и фиксируется с помощью затягивания гайки.

Вставки с буртиком (головкой) идеально подходят для электрических соединений или для дополнительного сопротивления выталкиванию в обратных установках. Функциональное назначение запрессовываемой резьбовой вставки с буртом заключается в скреплении пластика с другими материалами путем создания разъемного резьбового соединения.

Резьбовые вставки для запрессовки при помощи ультразвука или нагрева устанавливаются в заранее подготовленные отверстия. Отверстия для втулок должны иметь меньший диаметр, чем сама вставка. При этом форма вставки и отверстия должны совпадать. То есть для прямых резьбовых втулок подготавливается прямое посадочное место. Если посадочное место сужено, то и вставку нужно выбирать конусовидную.

Запрессовочные резьбовые втулки серии S-LOK  изготовленны из высококачественной латуни.

Втулка запрессовочная резьбовая серия S-LOK тип 60_/C (глухая) / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
603/C M 3 4,6 8,8 4,0 2,3
604/C M 4 6,3 12,2 5,6 2,5
605/C M 5 7,0 15 6,4 2,7
606/C M 6 8,6 15 8,0 3,0
608/C M 8 10,2 15 9,6 3,5

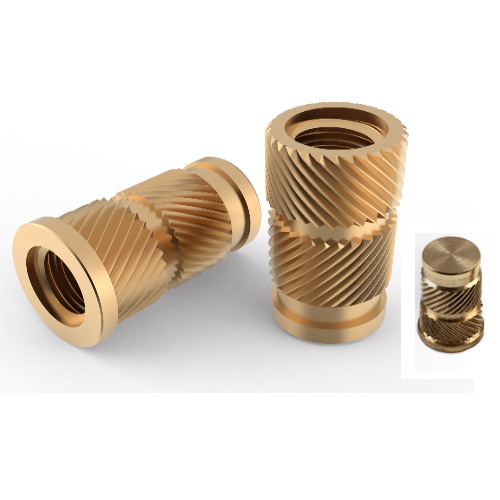

Втулка запрессовочная резьбовая серия S-LOK тип 62_/C (глухая, с буртиком) / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3) (S)
623/C M 3 4,6 5,6 0,6 8,8 4,0 2,3
624/C M 4 6,3 7,2 0,8 12,2 5,6 2,5
625/C M 5 7,0 8,0 1,0 15 6,4 2,7
626/C M 6 8,6 9,5 1,3 15 8,0 3,0
628/C M 8 10,2 11,0 1,3 15 9,6 3,5

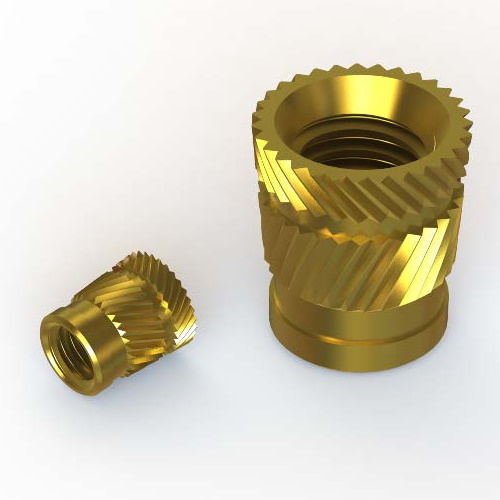

Запрессовочная резьбовая втулка серии S-LOK тип 853 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3+0.1) (S)
853 1020.80 M 2 4,1 5,0 3,8 1,5
853 1025.80 M 2.5 4,1 5,0 3,8 1,5
853 1030.80 M 3 4,6 5,5 4,4 1,8
853 1035.80 M 3.5 5,4 6,0 5,2 1,8
853 1040.80 M 4 6,0 7,5 5,8 2,0
853 1050.80 M 5 7,2 9,0 6,9 2,0
853 1060.80 M 6 8,8 10,0 8,5 2,5
853 1080.80 M 8 11,2 12,0 10,9 3,0

Запрессовочная резьбовая втулка серии S-LOK тип KO  (853-1) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр отв.  Мин. толщина стенки
A E B E +0,1 W
853 100 020.800 M 2 4,1 5 3,8 1,5
853 100 025.800 M 2,5 4,1 5 3,8 1,5
853 100 030.800 M 3 4,6 5,5 4,4 1,8
853 100 035.800 M 3,5 5,4 6 5,2 1,8
853 100 040.800 M 4 6 7,5 5,8 2
853 100 050.800 M 5 7,2 9 6,9 2
853 100 060.800 M 6 8,8 10 8,5 2,5
853 100 080.800 M 8 11,2 12 10,9 3

Запрессовочная резьбовая втулка серии S-LOK тип KOH (853-2) / Kerb-Konus


Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр шляпки Мин. толщина стенки
A E B E1 W
853 200 020.800 M 2 4,1 5 3,8 1,5
853 200 025.800 M 2,5 4,1 5 3,8 1,5
853 200 030.800 M 3 4,7 5,5 4,4 1,8
853 200 035.800 M 3,5 5,5 6 5,2 1,8
853 200 040.800 M 4 6,1 7,5 5,8 2
853 200 050.800 M 5 7,3 9 6,9 2,5
853 200 060.800 M 6 8,9 10 8,5 2,5
853 200 080.800 M 8 11,3 12 10,9 3

Запрессовочная резьбовая втулка серии S-LOK тип 854 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3+0.1) (S)
854 1030.80 M 3 4,6 5,0 4,4 1,8
854 1035.80 M 3.5 5,4 5,5 5,2 1,8
854 1040.80 M 4 6,0 6,0 5,8 2,0
854 1050.80 M 5 7,2 7,5 6,9 2,0
854 1060.80 M 6 8,8 9,0 8,5 2,5
854 1080.80 M 8 11,2 10,0 10,9 3,0

Запрессовочная резьбовая втулка серии S-LOK тип KO (854-1) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр отв.  Мин. толщина стенки
A E B E +0,1 W
854 1 030.80 M 3 4,6 5 4,4 1,8
854 1 035.80 M 3,5 5,4 5,5 5,2 1,8
854 1 040.80 M 4 6 6 5,8 2
854 1 050.80 M 5 7,2 7,5 6,9 2
854 1 060.80 M 6 8,8 9 8,5 2,5
854 1 080.80 M 8 11,2 10 10,9 3

Запрессовочная резьбовая втулка серии S-LOK тип KOH (854-2) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр шляпки Мин. толщина стенки
A E B E1 W
854 200 030.800 M 3 4,7 5 4,4 1,8
854 200 035.800 M 3,5 5,5 5,5 5,2 1,8
854 200 040.800 M 4 6,1 6 5,8 2
854 200 050.800 M 5 7,3 7 6,9 2,5
854 200 060.800 M 6 8,9 9 8,5 2,5





Запрессовочная резьбовая втулка серии S-LOK тип 855 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3+0.1) (S)
855 1020.80 M 2 4,1 5,6 0,6 5,0 3,8 1,5
855 1025.80 M 2.5 4,1 5,6 0,6 5,0 3,8 1,5
855 1030.80 M 3 4,6 6,4 0,6 5,5 4,4 1,8
855 1035.80 M 3.5 5,4 7,2 0,8 6,0 5,2 1,8
855 1040.80 M 4 6,0 8,0 0,8 7,5 5,8 2,0
855 1050.80 M 5 7,2 9,0 1,0 9,0 6,9 2,0
855 1060.80 M 6 8,8 10,0 1,3 10,0 8,5 2,5
855 1080.80 M 8 11,2 12,5 1,3 12,0 10,9 3,0

Запрессовочная резьбовая втулка серии S-LOK тип KO (855-1) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Диаметр шляпки Толщина шляпки Длина
A E E1 K B
855 100 020.800 M 2 4,1 5,6 0,6 5,6
855 100 025.800 M 2,5 4,1 5,6 0,6 5,6
855 100 030.800 M 3 4,6 6,4 0,6 6,1
855 100 035.800 M 3,5 5,4 7,2 0,8 6,8
855 100 040.800 M 4 6 8 0,8 8,3
855 100 050.800 M 5 7,2 9 1 10
855 100 060.800 M 6 8,8 10 1,3 11,3
855 100 080.800 M 8 11,2 12,5 1,3 13,3

Запрессовочная резьбовая втулка серии S-LOK тип KOHK (855-2) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Диаметр шляпки Толщина шляпки Длина
A E E1 K B
855 200 020.800 M 2 4,1 5 0,6 5,6
855 200 025.800 M 2,5 4,1 6,4 0,6 5,6
855 200 030.800 M 3 4,7 6,4 0,6 6,1
855 200 035.800 M 3,5 5,5 7 0,8 6,8
855 200 040.800 M 4 6,1 8 0,8 8,3
855 200 050.800 M 5 7,3 8,5 1 10
855 200 060.800 M 6 8,9 10 1 11
855 200 080.800 M 8 11,3 12,5 1,3 13,3

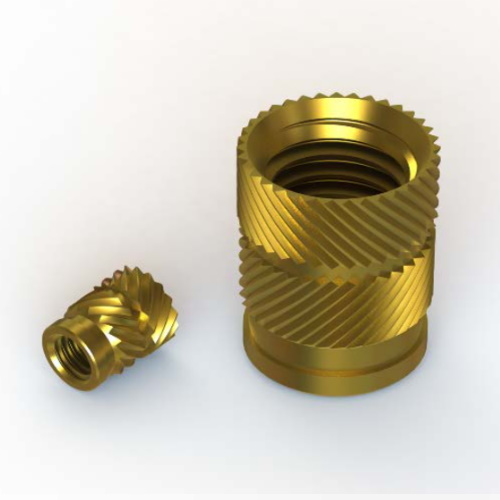

Запрессовочная резьбовая втулка серии S-LOK тип 860 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
860 0020.80 M 2 3,6 4,0 3,2 2,0
860 0025.80 M 2.5 4,6 5,8 4,0 2,3
860 0030.80 M 3 4,6 5,8 4,0 2,3
860 0035.80 M 3.5 5,4 7,2 4,8 2,5
860 0040.80 M 4 6,3 8,2 5,6 2,5
860 0050.80 M 5 7,0 9,5 6,4 2,7
860 0060.80 M 6 8,6 12,7 8,0 3,0
860 0080.80 M 8 10,2 12,7 9,6 3,5
860 0100.80 M 10 12,3 12,7 11,7 4,0

Запрессовочная резьбовая втулка серии S-LOK тип 860 / Kerb-Konus


Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр отверстия Мин. толщина стенки
A E B L +0,1 W
860 000 020.800 M 2   3,6 4 3,2 2
860 000 025.800 M 2,5 4,6 5,8 4 2,3
860 000 030.800 M 3   4,6 5,8 4 2,3
860 000 035.800 M 3,5 5,4 7,2 4,8 2,5
860 000 040.800 M 4   6,3 8,2 5,6 2,5
860 000 050.800 M 5   7 9,5 6,4 2,7
860 000 060.800 M 6   8,6 12,7 8 3
860 000 080.800 M 8   10,2 12,7 9,6 3,5
860 000 100.800 M10 12,3 12,7 11,7 4

Запрессовочная резьбовая втулка серии S-LOK тип 861 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
861 0025.80 M 2.5 4,6 4,0 4,0 2,3
861 0030.80 M 3 4,6 4,0 4,0 2,3
861 0035.80 M 3.5 5,4 5,8 4,8 2,5
861 0040.80 M 4 6,3 7,2 5,6 2,5
861 0050.80 M 5 7,0 8,2 6,4 2,7
861 0060.80 M 6 8,6 9,5 8,0 3,0
861 0080.80 M 8 10,2 9,5 9,6 3,5
861 0100.80 M 10 12,3 9,5 11,7 4,0

Запрессовочная резьбовая втулка серии S-LOK тип 861 / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр отверстия Мин. толщина стенки
A E B L +0,1 W
861 000 025.800 M 2,5 4,6 4 4 2,3
861 000 030.800 M 3   4,6 4 4 2,3
861 000 035.800 M 3,5 5,4 5,8 4,8 2,5
861 000 040.800 M 4   6,3 7,2 5,6 2,5
861 000 050.800 M 5   7 8,2 6,4 2,7
861 000 060.800 M 6   8,6 9,5 8 3
861 000 080.800 M 8   10,2 9,5 9,6 3,5
861 000 100.800 M10 12,3 9,5 11,7 4

Запрессовочная резьбовая втулка серии S-LOK тип 862 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3) (S)
862 0020.80 M 2 3,6 4,8 0,6 4,0 3,2 2,0
862 0025.80 M 2.5 4,6 5,6 0,6 5,8 4,0 2,3
862 0030.80 M 3 4,6 5,6 0,6 5,8 4,0 2,3
862 0035.80 M 3.5 5,4 6,4 0,8 7,2 4,8 2,5
862 0040.80 M 4 6,3 7,2 0,8 8,2 5,6 2,5
862 0050.80 M 5 7,0 8,0 1,0 9,5 6,4 2,7
862 0060.80 M 6 8,6 9,5 1,3 12,7 8,0 3,0
862 0080.80 M 8 10,2 11,0 1,3 12,7 9,6 3,5
862 0100.80 M 10 12,3 14,0 1,3 12,7 11,7 4,0

Запрессовочная резьбовая втулка серии S-LOK тип K (862) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Диаметр шляпки Толщина шляпки Длина
A E E1 K B
862 000 020.800 M  2 3,6 4,8 0,6 4,6
862 000 025.800 M  2,5 4,6 5,6 0,6 6,4
862 000 030.800 M  3 4,6 5,6 0,6 6,4
862 000 035.800 M  3,5 5,4 6,4 0,8 8
862 000 040.800 M  4 6,3 7,2 0,8 9
862 000 050.800 M  5 7 8 1 10,5
862 000 060.800 M  6 8,6 9,5 1,3 14
862 000 080.800 M  8 10,2 11 1,3 14
862 000 100.800 M 10 12,3 14 1,3 14

Запрессовочная резьбовая втулка серии S-LOK тип 863 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
863 0020.80 M 2 3,5 4,0 3,2 1,5
863 0025.80 M 2.5 4,4 5,8 4,0 1,8
863 0030.80 M 3 4,4 5,8 4,0 1,8
863 0035.80 M 3.5 5,2 7,2 4,8 2,2
863 0040.80 M 4 6,0 8,2 5,6 2,5
863 0050.80 M 5 6,8 9,5 6,4 3
863 0060.80 M 6 8,4 12,7 8,0 3,5
863 0080.80 M 8 10,0 12,7 9,6 4,5
863 0100.80 M 10 12,3 12,7 11,9 5,5

Запрессовочная резьбовая втулка серии S-LOK тип R (863) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Диаметр отверстия Мин. толщина стенки
A E B L +0,1 W
863 000 020.800 M  2 3,5 4 3,2 1,5
863 000 025.800 M  2,5 4,4 5,8 4 1,8
863 000 030.800 M  3 4,4 5,8 4 1,8
863 000 035.800 M  3,5 5,2 7,2 4,8 2,2
863 000 040.800 M  4 6 8,2 5,6 2,5
863 000 050.800 M  5 6,8 9,5 6,4 3
863 000 060.800 M  6 8,4 12,7 8 3,5
863 000 080.800 M  8 10 12,7 9,6 4,5
863 000 100.800 M 10 12,3 12,7 11,9 5,5

Запрессовочная резьбовая втулка серии S-LOK тип 864 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
864 0020.80 M 2 3,5 4,0 3,2 1,5
864 0025.80 M 2.5 4,4 5,8 4,0 1,8
864 0030.80 M 3 4,4 5,8 4,0 1,8
864 0035.80 M 3.5 5,2 7,2 4,8 2,2
864 0040.80 M 4 6,0 8,2 5,6 2,5
864 0050.80 M 5 6,8 9,5 6,4 3
864 0060.80 M 6 8,4 12,7 8,0 3,5
864 0080.80 M 8 10,0 12,7 9,6 4,5
864 0100.80 M 10 12,3 12,7 11,9 5,5

Запрессовочная резьбовая втулка серии S-LOK тип RB (864) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина
A E B
864 000 020 800 M  2 3,6 4
864 000 025 800 M  2,5 4,6 5,8
864 000 030 800 M  3 4,6 5,8
864 000 035 800 M  3,5 5,4 7,2
864 000 040 800 M  4 6,3 8,2
864 000 050 800 M  5 7 9,5
864 000 060 800 M  6 8,6 12,7
864 000 080 800 M  8 10,2 12,7
864 000 100 800 M 10 12,5 12,7

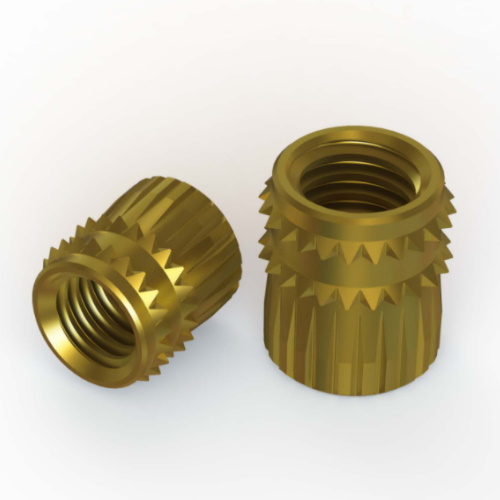

Запрессовочная резьбовая втулка тип NT  / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Количество венцов Диаметр отверстия*
  (d1) (d2) (L)   (d3)
M.2 C.03.5 NT M 2 4 3,5 1 3,2
M.2,5 C.04 NT M 2.5 4,5 4 1 3,5
M.3 C.05 NT M 3 5,6 5 1 4,7
M.3 E.08 NT 8 2
M.3 D.09.5 NT 9,5 2
M.3,5 C.05 NT M 3.5 6 5 1 5,1
M.3,5 E.08 NT 8 2
M.3,5 D.09.5 NT 9,5 2
M.4 C.05 NT M 4 6,6 5 1 5,6
M.4 E.08 NT 8 2
M.4 D.09.5 NT 9,5 2
M.5 C.06 NT M 5

7,6

 6 1 6,8
M.5 D.09 NT 9 2
M.6 C.07 NT M 6 8,6 7 1 7,7
M.6 D.09 NT 9 2
M.8 D.10 NT M 8 10,6 10 2 9,6



Запрессовочные резьбовые шпильки серии S-LOK

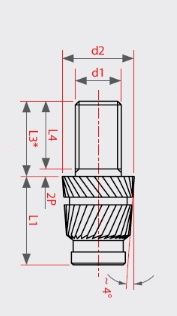

Запрессовочная резьбовая шпилька серии S-LOK тип 858  / Specialinsert
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L1) (d3+0.1) (S)
858 1020.8_ M 2 4,1 5,0 3,8 1,5
858 1025.8_ M 2.5 4,1 5,0 3,8 1,8
858 1030.8_ M 3 4,6 5,5 4,4 1,8
858 1035.8_ M 3.5 5,4 6,0 5,2 1,8
858 1040.8_ M 4 6 7,5 5,8 2,0
858 1050.8_ M 5 7,2 9,0 6,9 2,0
858 1060.8_ M 6 8,8 10,0 8,5 2,5
858 1080.8_ M 8 11,2 12,0 10,9 3,0
* Окончание кода и длину стержня L3  см. в Таблице ниже
Окончание кода Длина стержня
  (L3)
M 2 / M 2.5
M 3 / M 3.5 / M 4
M 5 / M 6 / M 8
___ _ ___._2 6 • • •
___ _ ___._4 10 • • •
___ _ ___._6 16 • • •
___ _ ___._8 25 • • •
Длина резьбы L4 = L3 - 2P (P = шаг резьбы)

Запрессовочная резьбовая шпилька серии S-LOK тип 859  / Specialinsert
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Диаметр буртик Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3+0.1) (S)
859 1020.8_ M 2 4,1 5,6 0,6 5,0 3,8 1,5
859 1025.8_ M 2.5 4,1 5,6 0,6 5,0 3,8 1,5
859 1030.8_ M 3 4,6 6,4 0,6 5,5 4,4 1,8
859 1035.8_ M 3.5 5,4 7,2 0,8 6,0 5,2 1,8
859 1040.8_ M 4 6 8,0 0,8 7,5 5,8 2,0
859 1050.8_ M 5 7,2 9,0 1,0 9,0 6,9 2,0
859 1060.8_ M 6 8,8 10,0 1,3 10,0 8,5 2,5
859 1080.8_ M 8 11,2 12,5 1,3 12,0 10,9 3,0
* Окончание кода и длину стержня L3  см. в Таблице ниже
Окончание кода Длина стержня
  (L3) M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
___ _ ___._2 6 • • •
___ _ ___._4 10 • • •
___ _ ___._6 16 • • •
___ _ ___._8 25 • • •

Длина резьбы L4 = L3 - 2P (P = шаг резьбы)

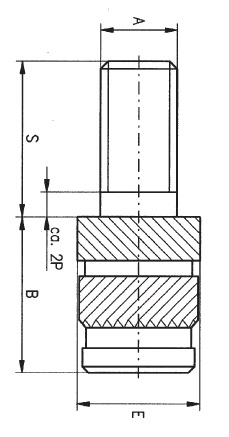

Запрессовочная резьбовая шпилька серии S-LOK тип 866  / Specialinsert
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L1) (d3) (S)
866 0020.8_ M 2 3,6 4,0 3,2 2,0
866 0025.8_ M 2.5 4,6 5,8 4,0 2,3
866 0030.8_ M 3 4,6 5,8 4,0 2,3
866 0035.8_ M 3.5 5,4 7,2 4,8 2,5
866 0040.8_ M 4 6,3 8,2 5,6 2,5
866 0050.8_ M 5 7,0 9,5 6,4 2,7
866 0060.8_ M 6 8,6 12,7 8,0 3,0
866 0080.8_ M 8 10,2 12,7 9,6 3,5
* Окончание кода и длину стержня L3  см. в Таблице ниже
Окончание кода Длина стержня
  (L3) M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
___ _ ___._2 6 • • •
___ _ ___._4 10 • • •
___ _ ___._6 16 • • •
___ _ ___._8 25 • • •
Длина резьбы L4 = L3 - 2P (P = шаг резьбы)

Запрессовочная резьбовая шпилька серии S-LOK тип S (866) / Kerb-Konus
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Длина
  A E B
866 000 020.8.. M 2 3,6 4,0
866 000 025.8.. M 2.5 4,6 5,8
866 000 030.8.. M 3 4,6 5,8
866 000 035.8.. M 3.5 5,4 7,2
866 000 040.8.. M 4 6,3 8,2
866 000 050.8.. M 5 7,0 9,5
866 000 060.8.. M 6 8,6 12,7
866 000 080.8.. M 8 10,2 12,7
* Окончание кода и длину стержня   см. в Таблице ниже
Окончание кода Длина стержня
  S M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
... ... ... .20 6 • • •
... ... ... .40 10 • • •
... ... ... .60 16 • • •
... ... ... .80 25 • • •
Длина резьбы = S - 2P (P = шаг резьбы)

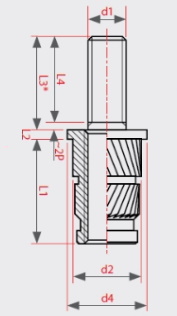

Запрессовочная резьбовая шпилька серии S-LOK тип 867  / Specialinsert
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3) (S)
867 0020.8_ M 2 3,6 4,8 0,6 4,0 3,2 2,0
867 0025.8_ M 2.5 4,6 5,6 0,6 5,8 4,0 2,3
867 0030.8_ M 3 4,6 5,6 0,6 5,8 4,0 2,3
867 0035.8_ M 3.5 5,4 6,4 0,8 7,2 4,8 2,5
867 0040.8_ M 4 6,3 7,2 0,8 8,2 5,6 2,5
867 0050.8_ M 5 7,0 8,0 1,0 9,5 6,4 2,7
867 0060.8_ M 6 8,6 9,5 1,3 12,7 8,0 3,0
867 0080.8_ M 8 10,2 11,0 1,3 12,7 9,6 3,5
* Окончание кода и длину стержня L3  см. в Таблице ниже
Окончание кода Длина стержня
  (L3) M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
___ _ ___._2 6 • • •
___ _ ___._4 10 • • •
___ _ ___._6 16 • • •
___ _ ___._8 25 • • •
Длина резьбы L4 = L3 - 2P (P = шаг резьбы)

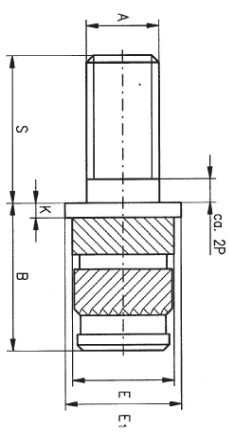

Запрессовочная резьбовая шпилька серии S-LOK тип SK (867) / Kerb-Konus
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина
  A E E1 K И
867 000 020.8.. M 2 3,6 4,8 0,6 4,6
867 000 025.8.. M 2.5 4,6 5,6 0,6 6,4
867 000 030.8.. M 3 4,6 5,6 0,6 6,4
867 000 035.8.. M 3.5 5,4 6,4 0,8 8,0
867 000 040.8.. M 4 6,3 7,2 0,8 9,0
867 000 050.8.. M 5 7,0 8,0 1,0 10,5
867 000 060.8.. M 6 8,6 9,5 1,3 14,0
867 000 080.8.. M 8 10,2 11,0 1,3 14,0
* Окончание кода и длину стержня   см. в Таблице ниже
Окончание кода Длина стержня
  S M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
... ... ... .20 6 • • •
... ... ... .40 10 • • •
... ... ... .60 16 • • •
... ... ... .80 25 • • •
Длина резьбы = S - 2P (P = шаг резьбы)



Запрессовочные резьбовые втулки MUBUX

Запрессовочные резьбовые вставки серии MUBUX предназначены для холодной запрессовки в уже отлитые детали из термореактивных, термопластичных материалов. Главным образом применяется для сборки жестких термопластичных материалов.

Холодная запрессовка является бюджетным вариантом создания резьбовых соединений, так как избавляет от необходимости «гонять» резьбу после формовки.

Конструкция запрессовочных вставок MUBUX имеет конический анкерный профиль и несколько колец с диагональными насечками и канавки между ними, которые увеличивают сопротивляемость выталкиванию и проворотам. Специальный пилотный выступ обеспечивает быстрое выравнивание, легкое вдавливание и предотвращает проблемы установки.

Запрессовочная шпилька MUBUX представляет собой металлическое крепление в виде стержня, с одной стороны которого есть головка с несколькими спиральными рифлеными кольцами, коническим анкерным профилем и пилотным концом для легкого вдавливания, а с другой – стержень с метрической резьбой для сопряжения с другими резьбовыми деталями. Запрессовываемая резьбовая шпилька  служит для создания крепежного соединения между термореактивными пластиками путем запрессовки головки в одну из деталей, другая деталь надевается на стержень шпильки и фиксируется с помощью затягивания гайки.

Для установки можно использовать любые подходящие инструменты – молоток с резиновой накладкой, механический или ручной пресс. Втулки данного типа обеспечивают достаточную прочность удерживания без использования ультразвукового или теплового оборудования.

Установка производится путём вдавливания вставки в заранее подготовленное отверстие с  четкими размерами. Вставка помещается в отверстие, прикладывается давление, и полосы спиральной накатки врезаются и фиксируют втулку на месте, обеспечивая отличное поворотное сопротивление.

Резьбовые распорные вставки изготовленны из высококачественной латуни. Холодная запрессовка является бюджетным вариантом создания резьбовых соединений, так как избавляет от необходимости «гонять» резьбу после формовки.

Резьбовые вставки Mubux изготовлены из высококачественной латуни.

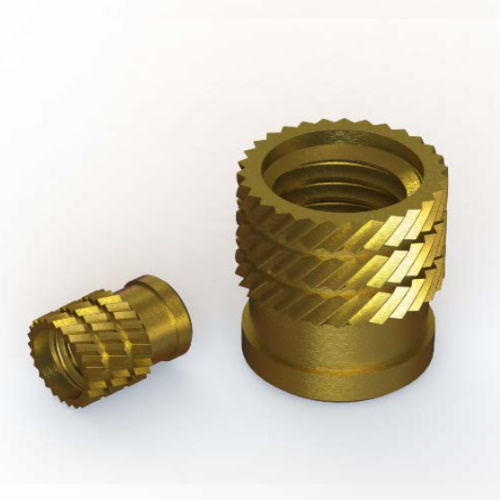

Втулка запрессовочная резьбовая серии MUBUX тип 850 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
850 0020.80 M 2 3,35 4,0 3,1 1,6
850 0025.80 M 2.5 4,2 5,3 3,7 2,0
850 0030.80 M 3 4,2 5,3 3,7 2,0
850 0035.80 M 3.5 5,0 6,3 4,5 2,5
850 0040.80 M 4 5,8 7,4 5,3 2,5
850 0050.80 M 5 6,6 8,3 6,1 2,5
850 0060.80 M 6 8,2 9,2 7,7 2,8
850 0080.80 M 8 9,7 9,2 9,2 3,8
850 0100.80 M 10 12,0 9,2 11,6 5,5

Втулка запрессовочная резьбовая серии MUBUX тип A (850) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Длина Мин. толщина стенки Диаметр отверстия
A E B W L
850 000 020.800 M 2 3,35 4 1,6 3,1
850 000 025.800 M 2,5 4,2 5,3 2 3,8
850 000 030.800 M 3 4,2 5,3 2 3,8
850 000 035.800 M 3,5 5 6,3 2,5 4,6
850 000 040.800 M 4 5,8 7,4 2,5 5,4
850 000 050.800 M 5 6,6 8,3 2,5 6,2
850 000 060.800 M 6 8,2 9,2 2,8 7,8
850 000 080.800 M 8 9,7 9,2 3,8 9,3
850 000 100.800 M 10 12 9,2 5,5 11,6

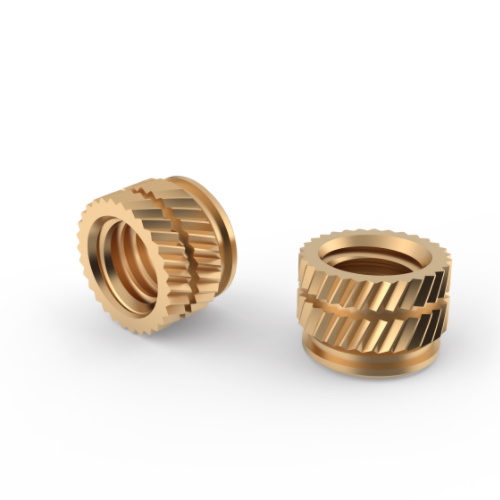

Втулка запрессовочная резьбовая серии MUBUX тип 851 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
851 0030.80 M 3 4,6 3,0 4,0 2,3
851 0040.80 M 4 6,3 4,0 5,6 2,5
851 0050.80 M 5 7,1 5,0 6,4 2,7
851 0060.80 M 6 8,7 6,0 8,0 3,0

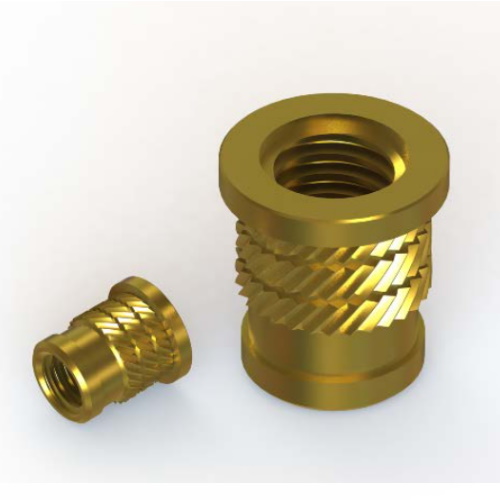

Втулка запрессовочная резьбовая серии MUBUX тип 852 / Specialinsert
Материал - Латунь
Код Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3) (S)
852 0020.80 M 2 3,35 4,8 0,6 4,0 3,1 1,6
852 0025.80 M 2.5 4,2 5,6 0,6 5,3 3,7 2,0
852 0030.80 M 3 4,2 5,6 0,6 5,3 3,7 2,0
852 0035.80 M 3.5 5,0 6,4 0,8 6,3 4,5 2,5
852 0040.80 M 4 5,8 7,2 0,8 7,4 5,3 2,5
852 0050.80 M 5 6,6 8,0 1,0 8,3 6,1 2,5
852 0060.80 M 6 8,2 9,5 1,3 9,2 7,7 2,8
852 0080.80 M 8 9,7 11,0 1,3 9,2 9,2 3,8
852 0100.80 M 10 12,0 14,0 1,6 9,2 11,6 5,5

Втулка запрессовочная резьбовая серии MUBUX тип AK (852) / Kerb-Konus
Материал - Латунь
Артикул Внутр. Резьба Внешн. диам. Диаметр шляпки Толщина шляпки Длина
A E E1 K B
852 000 020.800 M 2 3,35 4,8 0,6 4,6
852 000 025.800 M 2,5 4,2 5,6 0,6 5,9
852 000 030.800 M 3 4,2 5,6 0,6 5,9
852 000 035.800 M 3,5 5 6,4 0,8 7,1
852 000 040.800 M 4 5,8 7,2 0,8 8,2
852 000 050.800 M 5 6,6 8 1 9,3
852 000 060.800 M 6 8,2 9,5 1,3 10,5
852 000 080.800 M 8 9,7 11 1,3 10,5
852 000 100.800 M 10 12 14 1,6 10,8

Шпилька запрессовочная резьбовая серии MUBUX тип 856 / Specialinsert
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Общая длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (L) (d3) (S)
856 0020.8_ M 2 3,35 4,0 3,1 1,6
856 0025.8_ M 2.5 4,2 5,3 3,8 2,0
856 0030.8_ M 3 4,2 5,3 3,8 2,0
856 0035.8_ M 3.5 5,0 6,3 4,6 2,5
856 0040.8_ M 4 5,8 7,4 5,4 2,5
856 0050.8_ M 5 6,6 8,3 6,2 2,5
856 0060.8_ M 6 8,2 9,2 7,8 2,8
856 0080.8_ M 8 9,7 9,2 9,3 3,8
* Окончание кода и длину стержня L3  см. в Таблице ниже
Окончание кода Длина стержня
  (L3) M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
___ _ ___._2 6 • • •
___ _ ___._4 10 • • •
___ _ ___._6 16 • • •
___ _ ___._8 25 • • •
Длина резьбы L4 = L3 - 2P (P = шаг резьбы)

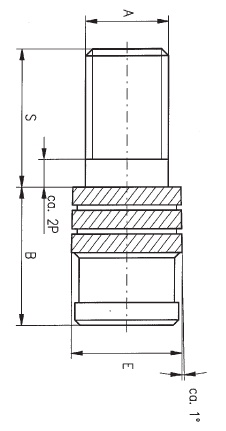

Шпилька запрессовочная резьбовая серии MUBUX тип AS (856) / Kerb-Konus
Материал - Латунь
Артикул Резьба Внешний диаметр Длина
A E B
856 000 020.8... M 2 3,35 4
856 000 025.8... M 2,5 4,2 5,3
856 000 030.8... M 3 4,2 5,3
856 000 035.8... M 3,5 5 6,3
856 000 040.8... M 4 5,8 7,4
856 000 050.8... M 5 6,6 8,3
856 000 060.8... M 6 8,2 9,2
856 000 080.8... M 8 9,7 9,2
* Окончание кода и длину стержня   см. в Таблице ниже
Окончание кода Длина стержня
  S M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
... ... ... .20 6 • • •
... ... ... .40 10 • • •
... ... ... .60 16 • • •
... ... ... .80 25 • • •
Длина резьбы = S - 2P (P = шаг резьбы)

Шпилька запрессовочная резьбовая серии MUBUX тип Z (890) / Kerb-Konus


Mubux-Z это запрессовочные резьбовые вставкисо спиральными зубьями на внешней поверхности.
Материал - закаленная оцинкованная сталь
Артикул Внутренняя резьба Внешний диаметр Длина Отверстие Расстояние от края
A  E  B  L + 0, 1 W
890 000 040.100 M 4 7,7 6,9 7,2 2,4
890 000 050.100 M 5 7,7 6,9 7,2 2,4

Шпилька запрессовочная резьбовая серии MUBUX тип 857 / Specialinsert
Материал - Латунь
Код* Внутренняя резьба  Внешний диаметр Диаметр буртика Высота буртика Длина Диаметр отверстия Мин. толщина стенки
  (d1) (d2) (d4) (L2) (L1) (d3) (S)
857 0020.8_ M 2 3,35 4,8 0,6 4,0 3,1 1,6
857 0025.8_ M 2.5 4,2 5,6 0,6 5,3 3,8 2,0
857 0030.8_ M 3 4,2 5,6 0,6 5,3 3,8 2,0
857 0035.8_ M 3.5 5,0 6,4 0,8 6,3 4,6 2,5
857 0040.8_ M 4 5,8 7,2 0,8 7,4 5,4 2,5
857 0050.8_ M 5 6,6 8,0 1,0 8,3 6,2 2,5
857 0060.8_ M 6 8,2 9,5 1,3 9,2 7,8 2,8
857 0080.8_ M 8 9,7 11,0 1,3 9,2 9,3 3,8
* Окончание кода и длину стержня L3  см. в Таблице ниже
Окончание кода Длина стержня
  (L3) M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
___ _ ___._2 6 • • •
___ _ ___._4 10 • • •
___ _ ___._6 16 • • •
___ _ ___._8 25 • • •
Длина резьбы L4 = L3 - 2P (P = шаг резьбы)

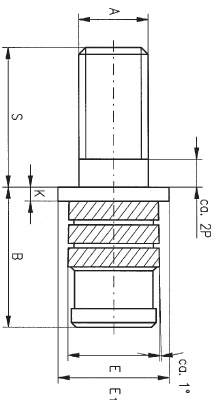

Шпилька запрессовочная резьбовая серии MUBUX тип ASK (857) / Kerb-Konus
Материал - Латунь
Артикул Резьба Внешний диаметр Диаметр шляпки Толщина шляпки Длина
A E E1 K B
857 000 020.8.. M 2 3,35 4,8 0,6 4,6
857 000 025.8.. M 2,5 4,2 5,6 0,6 5,9
857 000 030.8.. M 3 4,2 5,6 0,6 5,9
857 000 035.8.. M 3,5 5 6,4 0,8 7,1
857 000 040.8.. M 4 5,8 7,2 0,8 8,2
857 000 050.8.. M 5 6,6 8 1 9,3
857 000 060.8.. M 6 8,2 9,5 1,3 10,5
857 000 080.8.. M 8 9,7 11 1,3 10,5
* Окончание кода и длину стержня   см. в Таблице ниже
Окончание кода Длина стержня
  S M 2 / M 2.5 M 3 / M 3.5 / M 4 M 5 / M 6 / M 8
... ... ... .20 6 • • •
... ... ... .40 10 • • •
... ... ... .60 16 • • •
... ... ... .80 25 • • •
Длина резьбы = S - 2P (P = шаг резьбы)

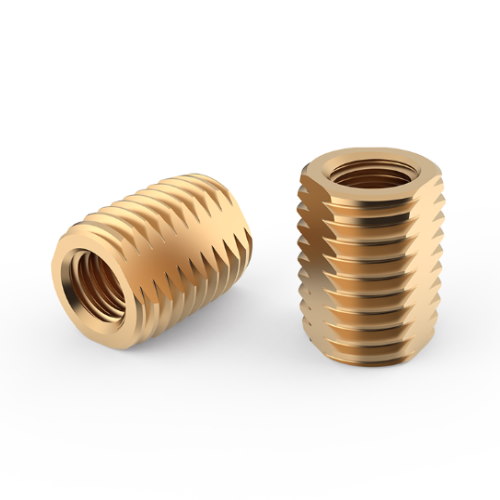

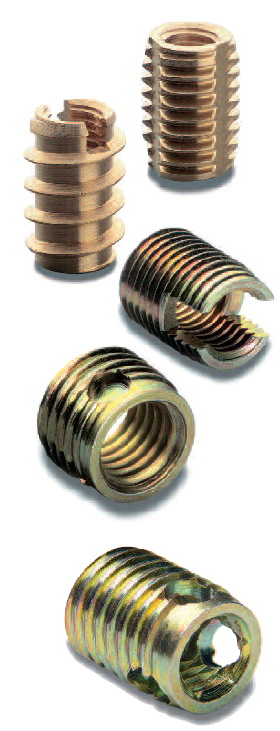

Самонарезающие резьбовые втулки ENSAT.

Самонарезающие резьбовые втулки ENSAT предназначены для создания высокопрочных и надёжных резьбовых соединений в различных материалах, включая сложные: углеволокно (карбон), чугун, композитные материалы, медь, алюминий, термоактивный пластик, полимер, термопластик. Самонарезающие резьбовые втулки также подходят для быстрого восстановления сорванной и поврежденной резьбы. Использование вставки дает резьбе возможность выдерживать более высокие нагрузки.

Конструктивно такие вставки имеют наружную и внутреннюю метрическую резьбу, они могут быть оснащены отверстиями,  отделениями для сбора стужки или продольными сквозными пазами (деформируемыми швами) и режущими кромками.

Вставки Ensat не требуют специальной подготовки отверстий, они устанавливаются в отлитые или предварительно сформированные отверстия. Для их установки не требуется ни метчик, ни цапфоломатель, самонарезающие вставки обладают эффективной самонарезающей режущей поверхностью, что гарантирует идеальное совпадение с материалом заготовки. Монтаж производится при помощи специнструмента или обычной отвёртки. Таким образом, время монтажа существенно сокращается.

Одним из преимуществ самонарезающих вставок является то, что их можно использовать несколько раз, т.к. они не деформируются.

Самонарезающие вставки различных модификаций обычно универсальны и для пластика и для металла, но их можно разделить на несколько типов в зависимости от формы корпуса и материалов готового изделия:
  • С пазом – устанавливаются в пластик и в металлы с высоким уровнем защиты от проворота.
  • С отверстиями – используются для установки в материалы с повышенной прочностью.
  • С бортиком (головкой) - используется как соединение для электрических контактов, также выполняет функцию прокладки.
  • Вставки с отделением для сбора стружки – исключает выпадение нарезанного металла. Стружка собирается в материалах и не может попасть в чувствительные детали электротехники
Устойчивость к выравниванию самонарезающих вставок из материала осуществляется благодаря конфигурации зубцов резьбы. Соединения, в которых используются самонарезающие вставки, позволяют использовать болты или винты существенно меньших размеров, что позволяет сэкономить материалы и снизить вес продукции.

Самонарезающие резьбовые втулки ENSAT изготавливаются из высококачественной латуни, стали, оцинкованной стали и различных видов нержавеющей стали. Нержавеющая втлука может быть произведена из аустенитной и ферритной нержавеющей стали.

Самонарезающие вставки могут быть использованы для:
  • обеспечения надежного резьбового отверстия в мягком материале;
  • размещения резьбы в материал, слишком тонкий для ее нарезания;
  • ремонта поврежденного резьбового отверстия;
  • отливки резьбы в деталях по шаблону или облегчения перехода с дюймовой резьбы на метрическую и наоборот;
  • для усиления уже существующей резьбы в мягких материалах (алюминий, магний).

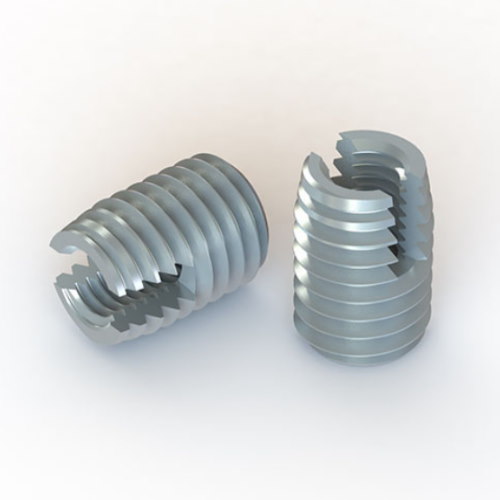

Самонарезающая резьбовая втулка ENSAT серия 302 / Specialinsert
Последние 2 цифры кода обозначают материал резьбовой вставки
___ _____.16   Сталь (оцинкованная)
___ _____.40 Ферритная нержавеющая сталь 1.4105
___ _____.50 Аустенитная нержавеющая сталь 1.4305
___ _____.80 Латунь

Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
  (d1) (d2) (P) (L) Мягкий пластик Твердый,хрупкий пластик
302 0020.__ M 2 4,5 0,5 6 4,1 4,1-4,2 8
302 0025.__ M 2.5 4,5 0,5 6 4,1 4,1-4,2 8
302 0030.__ M 3 5 0,5 6 4,6 4,6-4,7 8
302 0035.__ M 3.5 6 0,75 8 5,4 5,5-5,6 10
302 0040.__ M 4 6,5 0,75 8 5,9-6,0 6,0-6,1 10
302 0050.__ M 5 8 1 10 7,2-7,3 7,3-7,5 13
302 0061.__ M 6 9 1 12 8,2-8,3 8,3-8,5 15
302 0060.__ M 6 10 1,5 14 8,8-9,0 9,0-9,2 17
302 0080.__ M 8 12 1,5 15 10,8-11,0 11,0-11,2 18
302 0100.__ M 10 14 1,5 18 12,8-13,0 13,0-13,2 22
302 0120.__ M 12 16 1,5 22 14,8-15,0 15,0-15,2 26
302 0140.__ M 14 18 1,5 24 16,8-17,0 17,0-17,2 28
302 0160.__ M 16 20 1,5 22 18,8-19,0 19,0-19,2 27
302 0180.__ M 18 22 1,5 24 20,8-21,0 21,0-21,2 29
302 0200.__ M 20 26 1,5 27 24,8-25,0 25,0-25,2 32
302 0220.__ M 22 26 1,5 30 24,8-25,0 25,0-25,2 36
302 0240.__ M 24 30 1,5 30 28,8-29,0 29,0-29,2 36
302 0270.__ M 27 34 1,5 30 32,8-33,0 33,0-33,2 36
302 0300.__ M 30 36 1,5 40 34,8-35,0 35,0-35,2 46

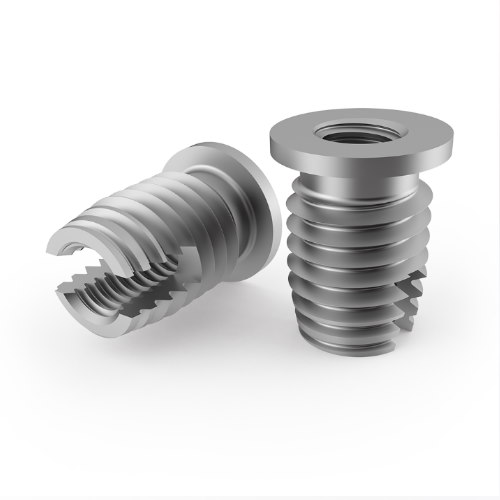

Самонарезающая резьбовая втулка ENSAT серия 302 1  / Specialinsert
Последние 2 цифры кода обозначают материал резьбовой вставки
___ _____.16   Сталь (оцинкованная)
___ _____.50 Аустенитная нержавеющая сталь 1.4305
___ _____.80 Латунь

Код* Внутренняя резьба  Внешняя резьба Диаметр буртика Высота буртика Длина Диаметр отверстия  Мин. глубина отверстия
  (d1) (d2) (P) (d3) (L1) (L) light alloy Rm<350 <150HB light alloy Rm<350 cast iron<200HB light alloy Rm>350 cast iron >200HB
302 1 040.__ M 4 6,5 0,75 9 1 9 5,9 6,0-6,1 6,2 10
302 1 050.__ M 5 8 1 11 1 11 7,2 7,3-7,5 7,6 12
302 1 060.__ M 6 10 1,5 13 1,5 15,5 8,8 9,0-9,2 9,4 16
302 1 080.__ M 8 12 1,5 15 1,5 16,5 10,8 11,0-11,2 11,4 17
302 1 100.__ M 10 14 1,5 17 1,5 19,5 12,8 13,0-13,2 13,4 20
Самонарезающая резьбовая втулка ENSAT серия 302 2 / Specialinsert
Последние 2 цифры кода обозначают материал резьбовой вставки
___ _____.16   Сталь (оцинкованная)
___ _____.50 Аустенитная нержавеющая сталь 1.4305
___ _____.80 Латунь

Код* Внутренняя резьба  Внешняя резьба Длина
 		 Шестигранник Мин. глубина отверстия Диаметр отверстия (d3)Мин. глубина отверстия Мин. толщина стенки
  (d1) (d2) (P) (L) (CH+0,1)   light alloy Rm<250 <150HB plastic light alloy Rm<350 cast iron<200HB hard-plastic light alloy Rm>350 cast iron>200HB brass, NFmetal
302 2 040.__ M 4 6,5 0,75 8 3,2 10 5,9 6,0-6,1 6,2 8
302 2 050.__ M 5 8 1 10 4,1 13 7,2 7,3-7,5 7,6 10
302 2 060.__ M 6 10 1,5 14 4,9 74 8,8 9,0-9,2 9,4 14
302 2 080.__ M 8 12 1,5 15 6,6 18 10,8 11,0-11,2 11,4 15
302 2 100.__ M 10 14 1,5 18 8,3 22 12,8 13,0-13,2 13,4 18
302 2 120.__ M 12 16 1,5 22 10,1 27 14,8 15,0-15,2 15,4 22
Самонарезающая резьбовая втулка ENSAT-S серия 302  / Kerb-Konus
Последние 3 цифры кода обозначают материал резьбовой вставки
... ... ... 100  Незакаленная сталь
... ... ... 160  Оцинкованная сталь (Case-hardened steel, zinc-plated, yellow chromated)
... ... ... 800  Латунь
... ... ... 400  Нержавеющая сталь 1.4105
... ... ... 500  Нержавеющая сталь 1.4305
Код* Внутренняя резьба Внешняя резьба Длина Мин. глубина отверстия
  A E P B T
302 000 020 ...
302 000 025 ...
302 000 030 ...		 M    2
M 2,5
M    3		 4,5
4,5
5		 0,5
0,5
0,5		 6
6
6		 8
8
8
302 000 035 ...
302 000 040 ...		 M 3,5
M    4		 6
6,5		 0,75
0,75		 8
8		 10
10
302 000 050 ...
302 000 061 ...		 M    5
M 6(a)		 8
9		 1
1		 10
12		 13
15
302 000 060 ...
302 000 080 ...		 M    6
M    8		 10
12		 1,5
1,5		 14
15		 17
18
302 000 100 ...
302 000 120 ...		 M  10
M  12		 14
16		 1,5
1,5		 18
22		 22
26
302 000 140 ...
302 000 160 ...		 M  14
M  16		 18
20		 1,5
1,5		 24
22		 28
27
302 000 180 ...
302 000 200 ...		 M  18
M  20		 22
26		 1,5
1,5		 24
27		 29
32
302 000 220 ...
302 000 240 ...		 M  22
M  24		 26
30		 1,5
1,5		 30
30		 36
36
302 000 270 ...
302 000 300 ...		 M  27
M  30		 34
36		 1,5
1,5		 30
40		 36
46
Самонарезающая резьбовая втулка ENSAT-SK серия 302 1 / Kerb-Konus
Последние 3 цифры кода обозначают материал резьбовой вставки
... ... ... 100  Незакаленная сталь
... ... ... 160  Оцинкованная сталь (Case-hardened steel, zinc-plated, yellow chromated)
... ... ... 800  Латунь
Код * Внутренняя резьба Внешняя резьба Диаметр буртика Высота буртика Длина Мин. глубина отверстия
  A E P E1 K B T
302 100 040 ... M   4 6,5 0,75 9 1 9 10
302 100 050 ... M   5 8 1 11 1 11 12
302 100 060 ... M   6 10 1,5 13 1,5 15,5 16
302 100 080 ... M   8 12 1,5 15 1,5 16,5 17
302 100 100 ... M 10 14 1,5 17 1,5 19,5 20
Самонарезающая резьбовая втулка ENSAT-S/SI серия 302 2 / Kerb-Konus
Последние 3 цифры кода обозначают материал резьбовой вставки
... ... ... 100  Незакаленная сталь
... ... ... 160  Оцинкованная сталь (Case-hardened steel, zinc-plated, yellow chromated)
... ... ... 800  Латунь
... ... ... 400  Нержавеющая сталь 1.4105
... ... ... 500  Нержавеющая сталь 1.4305
Код* Внутренняя резьба Внешняя резьба Длина Мин. глубина отверстия
  A E P B T
302 200 040 ... M    4 6,5 0,75 8 10
302 200 050 ... M    5 8 1 10 13
302 200 060 ... M    6 10 1,5 14 17
302 200 080 ... M    8
12		 1,5 15 18
302 200 100 ... M  10 14 1,5 18 22
302 200 120 ... M  12 16 1,5 22 26

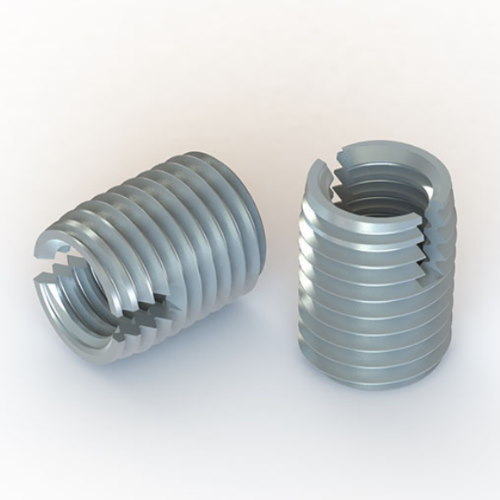

Самонарезающая резьбовая втулка ENSAT серия 303 / Specialinsert
Последние 2 цифры кода обозначают материал резьбовой вставки
___ _____.16   Сталь (оцинкованная)
___ _____.40 Ферритная нержавеющая сталь 1.4105
___ _____.50 Аустенитная нержавеющая сталь 1.4305
___ _____.80 Латунь
Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
  (d1) (d2) (P) (L) Мягкий пластик Твердый, хрупкий пластик
303 0030.__ M 3 4,5 0,5 6 4,0-4,1 4,1-4,2 8
303 0035.__ M 3.5 5 0,6 6 4,5-4,6 4,6-4,7 8
303 0040.__ M 4 6 0,7 6 5,3-5,4 5,5-5,6 8
303 0050.__ M 5 7 0,8 8 6,3-6,4 6,5-6,6 10
303 0060.__ M 6 8 1,0 10 7,1-7,2 7,3-7,5 13
303 0080.__ M 8 10 1,25 12 8,6-8,8 8,9-9,2 15
303 0100.__ M 10 12 1,5 15 10,6-10,8 10,9-11,2 18

Самонарезающая резьбовая втулка ENSAT-SD серия 303 / Kerb-Konus
Последние 3 цифры кода обозначают материал резьбовой вставки
... ... ... 100  Незакаленная сталь
... ... ... 160  Оцинкованная сталь
... ... ... 800  Латунь
... ... ... 400  Нержавеющая сталь 1.4105
... ... ... 500  Нержавеющая сталь 1.4305
Код* Внутренняя резьба Внешняя резьба Длина Диаметр отверстия Мин. глубина отверстия
  A E P B L T
303 000 030 ...
303 000 035 ...		 M   3
M   3,5		 4,5
5		 0,5
0,6		 6
6		 4,2-4,3
4,7-4,8		 8
8
303 000 040 ...
303 000 050 ...		 M   4
M   5		 6
7		 0,7
0,8		 6
8		 5,6-5,7
6,6-6,7		 8
10
303 000 060 ...
303 000 080 ...
303 000 100 ...		 M   6
M   8 M 10		 8
10
12		 1,0
1,25
1,5		 10
12
15		 7,5-7,6
9,2-9,4
11,2-11,4		 13
15
18

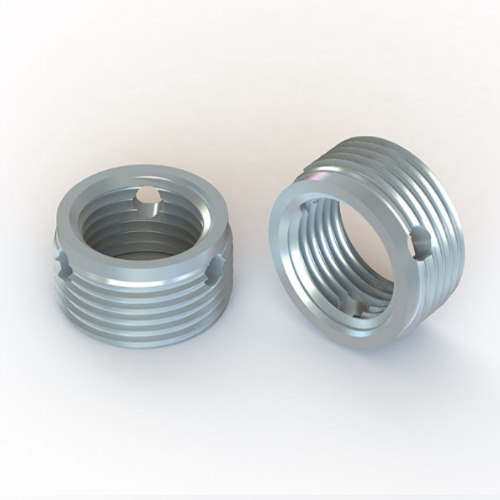

Самонарезающая резьбовая втулка ENSAT серия 304 / Specialinsert
Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия
  (d1) (P) DIN (d2) (P) (L) (*)
304 0140.16 14 1,25 72502 17,7 1,25 9 17,0
304 0141.16 14 1,25 72502 17,7 1,25 15 17,0
304 0180.16 18 1,5 72501 21,7 1,25 9 21,0
Самонарезающая резьбовая втулка ENSAT тип Gripp серия 304 / Kerb-Konus
Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия
  (d1) (P) DIN (d2) (P) (L) (*)
304 000 140.160 14 1,25 72502 17,7 1,25 9 17,0
304 000 141.160 14 1,25 72502 17,7 1,25 15 17,0
304 000 180.160 18 1,5 72501 21,7 1,25 9 21,0
Самонарезающая резьбовая втулка ENSAT серия 305 / Specialinsert

 Материал - Латунь
Код Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
  (d1) (d2) (P) (L) Мягкий пластик Твердый, хрупкий пластик
305 0030.80 M 3 4,5 0,5 6 4,0-4,1 4,1-4,2 8
305 0040.80 M 4 6 0,7 6 5,3-5,4 5,5-5,6 8
305 0050.80 M 5 7 0,8 8 6,3-6,4 6,5-6,6 10
305 0060.80 M 6 8 1,0 10 7,1-7,2 7,3-7,5 13

Самонарезающая резьбовая втулка ENSAT тип 3F серия 305 / Kerb-Konus

 Материал - Латунь
Код* Внутренняя резьба Внешняя резьба Длина Диаметр приемного отверстия Мин. глубина отверстия
  A E P B   T
305 000 030.800 M3 5 0,5 6 4,6-4,7 7
305 000 040.800 M4 6,5 0,75 8 6,0-6,1 9
305 000 050.800 M5 8 1 10 7,3-7,4 11
305 000 060.800 M6
10		 1,5 14 9,0-9,2 15




Самонарезающие резьбовые втулки ENSAT 307 / ENSAT 308 Specialinsert
Резьбовые вставки Ensat 307 и Ensat 308 имеют в своей конструкции три отверстия. Это самонарезающий крепеж для создания износостойкого и устойчивого к вибрациям винтовых соединений с высокой нагрузочной способностью. Применяются преимущественно для материалов с низкой устойчивостью на смещение – алюминий и алюминиевые сплавы, чугун, медь, латунь, бронза, термопласты.
Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
  (d1) (d2) (P) (L) Мягкий пластик Твердый, хрупкий пластик
307 0030.__ M 3 5 0,6 4 4,6-4,7 4,7 6
308 0030.__ 6 8
307 0035.__ M 3.5 6 0,8 5 5,5-5,6 5,6 7
308 0035.__ 8 10
307 0040.__ M 4 6,5 0,8 6 6,0-6,1 6,1 8
308 0040.__ 8 10
307 0050.__ M 5 8 1 7 7,4-7,5 7,5-7,6 9
308 0050.__ 10 13
307 0060.__ M 6 10 1,25 8 9,3-9,4 9,4-9,5 10
308 0060.__ 12 15
307 0080.__ M 8 12 1,5 9 11,1-11,2 11,2-11,3 11
308 0080.__ 14 17
307 0100.__ M 10 14 1,5 10 13,1-13,2 13,2-13,3 13
308 0100.__ 18 22
307 0120.__ M 12 16 1,75 12 15,0-15,1 15,1-15,2 15
308 0120.__ 22 26
307 0140.__ M 14 18 2 14 17,0-17,1 17,1-17,2 17
308 0140.__ 24 28
307 0160.__ M 16 20 2 14 19,0-19,1 19,1-19,2 17
308 0160.__ 24 28
Последние 2 цифры кода обозначают материал резьбовой вставки:
___ _____.16   Сталь (оцинкованная)
___ _____.40 Ферритная нержавеющая сталь 1.4105
___ _____.50 Аустенитная нержавеющая сталь 1.4305


Самонарезающая резьбовая втулка ENSAT 309 Specialinsert
Самонарезающая резьбовыя вставка Ensat 305 изготовлена из латуни. Используются преимущественно для установки в термопластик, дерево или полимер.
Код Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
  (d1) (d2) (P) (L) Мягкий пластик Твердый, хрупкий пластик
309 0025.80 M 2.5 5 1,6 6 3,5 3,6-3,8 8
309 0030.80 M 3 5,5 1,6 6 4,1 4,2-4,3 9
309 0035.80 M 3.5 6,5 1,6 8 4,6 4,7-4,8 10
309 0040.80 M 4 7 2,5 10 5,1 5,2-5,3 13
309 0050.80 M 5 9 3 12 6,6 6,7-6,9 15
309 0060.80 M 6 10 4 14 7,6 7,7-7,9 17
309 0080.80 M 8 13 4 20 9,9 10,1-10,3 23
309 0100.80 M 10 16 5 23 12,4 12,6-12,8 26
309 0120.80 M 12 19 5 26 15,4 15,6-15,8 30
309 0140.80 M 14 22 5 26 18,4 18,6-18,8 30
309 0160.80 M 16 24 5 26 20,4 20,6-20,8 30


Самонарезающие резьбовые втулки ENSAT 337 / ENSAT 338 Specialinsert
Резьбовые вставки Ensat 337 и Ensat 338 имеют на корпусе три несквозных режущих отверстия, благодаря которым стружка, образованная при нарезании резьбы, не попадет на электрические контакты прибора. При вворачивании в этих отверстиях накапливается стружка, поэтому ее попадание на электрические контакты в процессе эксплуатации невозможно.  Это самонарезающие вставки для создания износостойкого и устойчивого к вибрациям винтовых соединений с высокой нагрузочной способностью. Применяются преимущественно для материалов с низкой устойчивостью на смещение – алюминий и алюминиевые сплавы, чугун, медь, латунь, бронза, термопласты.
Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
  (d1) (d2) (P) (L) Мягкий пластик Твердый, хрупкий пластик
337 0030.__ M 3 5 0,6 4 4,6-4,7 4,7 6
338 0030.__ 6 8
337 0035.__ M 3.5 6 0,8 5 5,5-5,6 5,6 7
338 0035.__ 8 10
337 0040.__ M 4 6,5 0,8 6 6,0-6,1 6,1 8
338 0040.__ 8 10
337 0050.__ M 5 8 1 7 7,4-7,5 7,5-7,6 9
338 0050.__ 10 13
337 0060.__ M 6 10 1,25 8 9,3-9,4 9,4-9,5 10
338 0060.__ 12 15
337 0080.__ M 8 12 1,5 9 11,1-11,2 11,2-11,3 11
338 0080.__ 14 17
337 0100.__ M 10 14 1,5 10 13,1-13,2 13,2-13,3 13
338 0100.__ 18 22
337 0120.__ M 12 16 1,75 12 15,0-15,1 15,1-15,2 15
338 0120.__ 22 26
337 0140.__ M 14 18 2 14 17,0-17,1 17,1-17,2 17
338 0140.__ 24 28
337 0160.__ M 16 20 2 14 19,0-19,1 19,1-19,2 17
338 0160.__ 24 28
Последние 2 цифры кода обозначают материал резьбовой вставки:
___ _____.16   Сталь (оцинкованная)
___ _____.40 Ферритная нержавеющая сталь 1.4105
___ _____.50 Аустенитная нержавеющая сталь 1.4305


Самонарезающая резьбовая втулка Specialinsert  ENSAT 347 / ENSAT 348
Тонкостенные резьбовые вставки Ensat 347 и Ensat 348 имеют в своей конструкции три отверстия. Тонкостенная вставка позволяет создать монтажный узел со стандартной метрической резьбой в легких конструкциях с тонкими стенками и легковесных конструкций. При установке тонкостенных вставок в металл, определяющим параметром является прочность на разрыв/твердость материала детали. Применяются преимущественно для материалов с низкой устойчивостью на смещение – алюминий и алюминиевые сплавы, чугун, медь, латунь, бронза, термопласты.
Код* Внутренняя резьба  Внешняя резьба Длина Диаметр отверстия (d3) Мин. глубина отверстия
(d1) (d2) (P) (L) Мягкий пластик Твердый, хрупкий пластик
347 0040.__ M 4 6 0,7 6 5,4-5,6 5,6-5,7 8
348 0040.__ 8 10
347 0050.__ M 5 6,5 0,8 7 6,0-6,1 6,1-6,2 9
348 0050.__ 10 13
347 0060.__ M 6 8 1 8 7,4-7,6 7,5-7,7 10
348 0060.__ 12 15
347 0080.__ M 8 10 1,25 9 9,3-9,5 9,4-9,6 11
348 0080.__ 14 17
347 0100.__ M 10 12 1,5 10 11,1-11,3 11,2-11,5 13
348 0100.__ 18 22
347 0120.__ M 12 14 1,75 12

13,1-13,3

 13,2-13,5 15
348 0120.__ 22 26
Последние 2 цифры кода обозначают материал резьбовой вставки:
___ _____.16   Сталь (оцинкованная)
___ _____.40 Ферритная нержавеющая сталь 1.4105
___ _____.50 Аустенитная нержавеющая сталь 1.4305






Поделиться:

Стандарты
